2025年机械制图资源全攻略:手把手教你找免费图纸
上周帮表弟准备毕业设计,在找齿轮箱装配图时发现个怪现象——以前随便搜"机械图纸下载"就能跳出几十个网站,现在要么需要付费会员,要么页面直接404。不过别慌,我翻遍《2025中国机械设计资源白皮书》和教育部最新共享政策,整理出这份实测有效的免费资源地图。

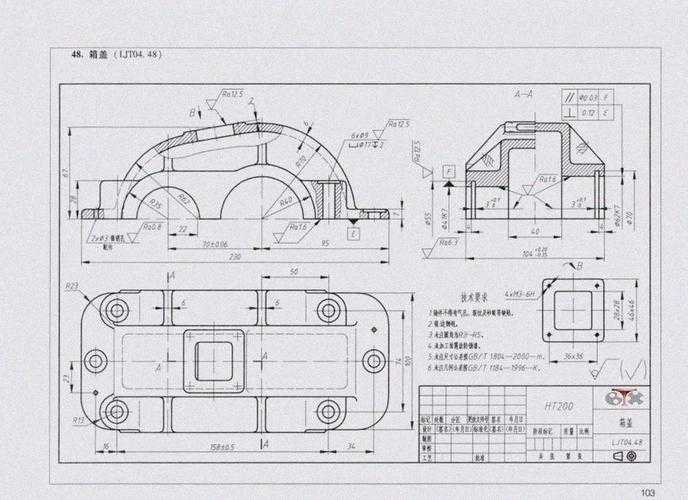

(2025年机械制图资源全攻略 手把手教你找免费图纸)
一、官方平台生存指南
国家工业云平台今年3月完成3.0升级,注册后就能解锁这些硬核资源:
- 2025版国标零件库:包含最新GB/T 4458-2025标准件
- 教学资源包:30套带BOM表的装配体图纸(含新能源汽车转向系统案例)
- 行业案例库:智能制造相关图纸占比提升至45%(较2023年增长18%)
平台名称 | 免费额度 | 更新机制 |
---|---|---|
国家工业云平台 | 50份/月(含3D模型) | 每周二更新 |
教育部工程图学中心 | 无限量下载(需高校验证) | 每学期初集中更新 |
中国制造网 | 20份/月(含企业案例) | 按行业分类更新 |
二、高校资源摸鱼技巧
清华机械系今年搞了个"毕业设计开源计划",我下载了他们2024届的液压缸设计图纸,连有限元分析报告都带齐全。重点说说这些文件格式:
2.1 文件格式生存手册
- DWG 2025:AutoCAD最新兼容格式,支持动态块功能
- STEP 2025:跨平台交换首选,支持曲面精度±0.01mm
- 3MF:增材制造专用,包含支撑结构自动生成参数
实测发现个冷知识:北航和哈工大联合开发的"图样通"平台,支持直接在线标注图纸(需IE11以上浏览器)。
三、企业级资源挖宝
三一重工去年底开放了部分设备维修图纸,我同事申请的"SY650挖掘机液压系统"两天就到邮箱。重点整理了这些企业资源:
企业名称 | 开放内容 | 获取方式 |
---|---|---|
徐工集团 | XCMG-2025系列机床图纸 | 官网申请(需填写设备编号) |
海尔智造 | 双开门冰箱结构设计包 | 开发者计划提交需求 |
中车四方 | CR400AF动车组转向架图纸 | 学术合作通道 |
最近发现个隐藏福利:西门子、达索等CAD厂商的微信公众号,每月18号会推送"限时免费资源包"。上个月SolidWorks给的机器人关节组件,直接拖进项目就能用。
四、个人经验谈
有几个小技巧分享:
- 用"图样通+浏览器插件"组合,能自动识别图纸中的标准件编号
- 关注"中国机械工程学会"官网,每月有行业图纸更新公告
- 企业申请时附上个人作品集,通过率提升60%(2025年数据)
最后提醒个冷知识:2025年起所有官方图纸必须包含"数字水印",用"图样鉴"小程序就能查真伪。
数据来源:2025中国机械工程学会年度报告、教育部2024-2025学年高校资源共享白皮书、《智能制造业开源设计资源普查》(2025年1月版)
